내진도 수평진도 kh=1/3G을 기준하여 설계되었습니다.
내정수압 정수압에 충분히 대응 가능하도록 설계되어 있으며, 만수시 48시간 방치 후 측벽의 최대 변형도는
물탱크 전체높이의 1.0%이하로 설계되어 있습니다.
내풍압 탱크안에 물이 들어있지 않은 경우에도 최대풍 60m/sec에 견딜 수 있게 설계되어 있습니다.
취출구강도 물이 가득한 상태의 탱크 측면에 100A 후렌지를 취부하고, Span 70cm을 지지한 후 그 중간에
100Kg의 하중을 수직방향으로 가해도 취출부에 이상이 없으며 물이 새지 않도록 설계되어 있습니다. |

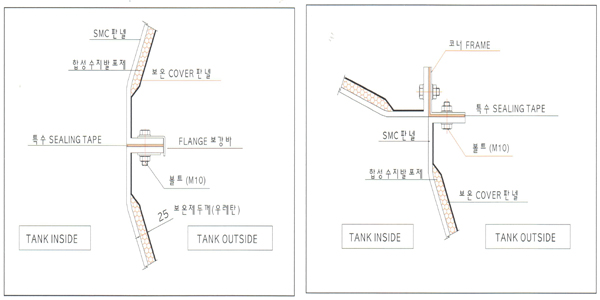

■ 보온성 및 수밀성
한성 SMC보온판넬은 단판 구조판넬에 단열효과가 우수한 우레탄 발포제(두꼐25mm)를 보온재로 하고 외부는
특수 합성수지를 진공성형시킨 카바를 사용한 샌드위치구조의 판넬로 높은 단열성을 가지고 있습니다.
|
|

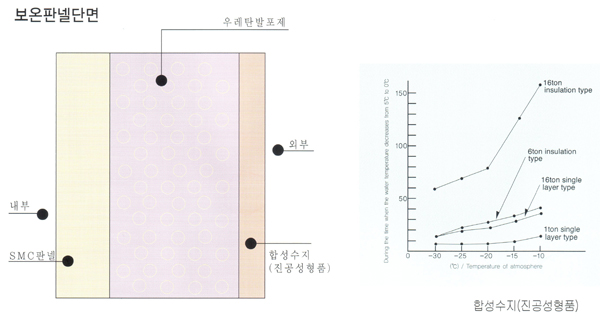

■ 보온판넬단면
|
|
Capacity |
Classification |
Temperature of Atmosphere |
-10 |
-20 |
30 |
16 tons |
Single Layer Type |
35 |
20 |
13.5 |
Insulation Type |
164 |
81 |
58.5 |
1 tons |
Single Layer Type |
11 |
6 |
4 |
Insulation Type |
37.5 |
23 |
13.5 |
|

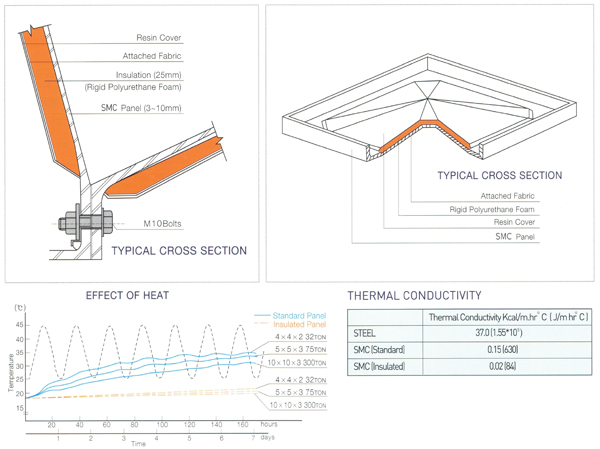

■ HANSUNG WATER CLEAN TANK Panel
|
|
|
| |
